ハンドホール通線工事

2015/01/12

電気工事施工例

今回は1/8にＵＰした施設のハンドホール（マンホール）の通線作業です。
ハンドホールには先の工事（弊社ではありません）の工事
空配管が施工されていたので園配管を使って建物間の
監視カメラの配線を行います。

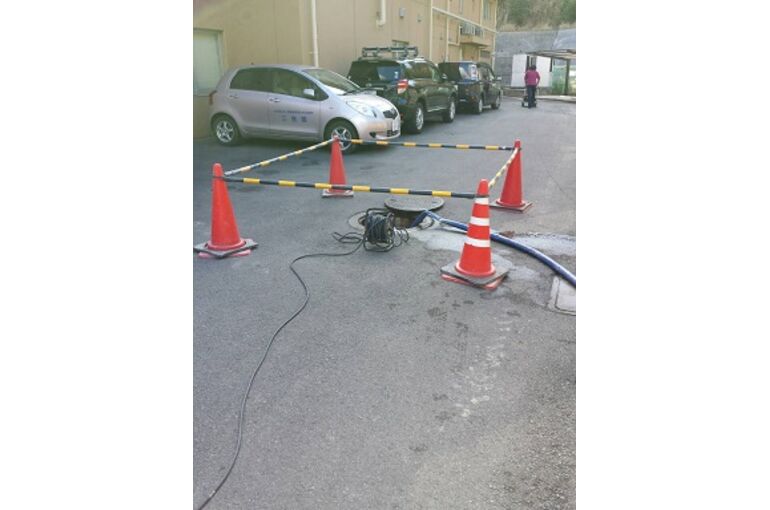

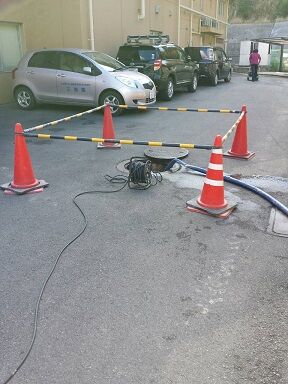

ハンドホールには水が結構溜まっているので
まずポンプでくみ出す作業から始まりです。

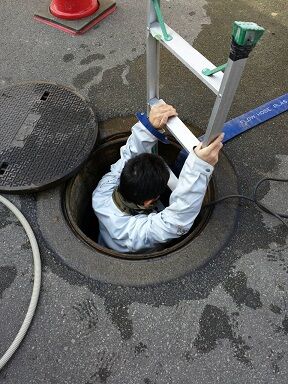

くみ出した後に中に入っての作業になります。

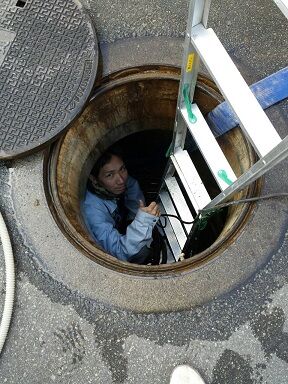

結構深井ハンドホールで人がすっぽり入ります。

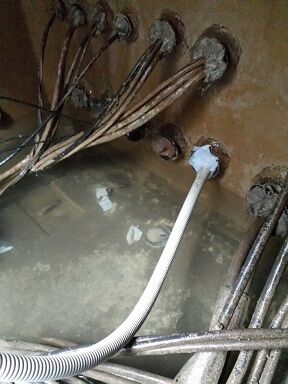

アイボリーの配管が弊社施工の配管です。
同軸ケーブルを通すのですが既設のから配管がすべてハンドホールの
底面に設けられており水に浸かってしまうので弊社では空配管に
ケーブル保護用に配管をして水につからないよう上部にあげます。

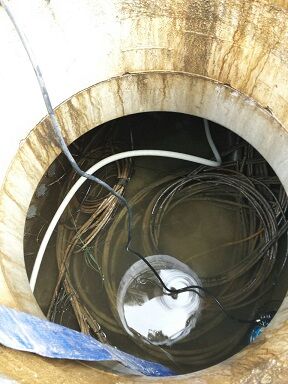

白いケーブルが今回通線した同軸ケーブルです。
写真のように完全に水に浸からないよう上げます。
このひと手間が大事なんですね。

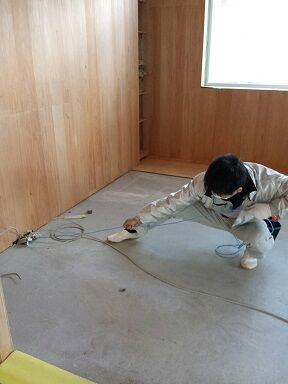

今度は弊社の工事した空配管に今回施工場所にケーブルを
引込ます。
ケーブルは同軸ケーブルで距離もなく重量もかからないので
手作業です。ケーブルによっては機械で引っ張ります。
